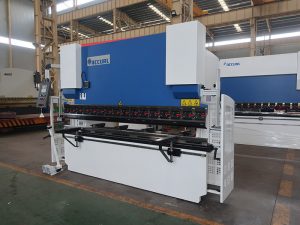

WC67Y - 80T / 2500 80T ган хавтан CNC хэвлэлийн тоормосны машин

зэсийн хэвлэлийн тоормос

Бүтээгдэхүүний танилцуулга

Бүх машин нь JB / T2257.2-92 (БНХАУ-ын үндэсний стандарт) дагуу "хавтан гулзайлтын машины техникийн нөхцөл" ба GB / T14349-93 "хавтан нугалахад нарийн машин", энэ бүх машины эд анги нь компьютерийн график, компьютерийн элементийн анализ, компьютерийн тусламжтайгаар боловсруулах, PLSON ашиглах CAD, CAE, CAM бүтцийн дизайны CAM програм хангамж, машин бүрэлдэхүүний бүрэлдэхүүний хангалттай, бат бөх бүтцийн бат бөхийг бүрэн хангадаг.

Үндсэн онцлог

1, Ган гагнаж дууссан бүтэцтэй, хангалттай хүч чадал, хатуулагтай;
2, гидравлик цус харвалт, найдвартай, гөлгөр;
3, механик зогсоох төхөөрөмж, синхрон эргэлт, өндөр нарийвчлал;
4, цахилгаан тохируулгатай арын хэмжээсийн зай, дээд хуцын харвалт, тоолуурын дэлгэц;
5, Туршилт хийх механизмтай дээд хэрэгсэл, гулзайлтын өндөр нарийвчлалыг баталгаажуулахын тулд;
6, Эстон E21 NC систем,
7, X тэнхлэг, Y тэнхлэг нь автомат удирдлагатай.

Үндсэн тоног төхөөрөмж

1, Delta хөрвүүлэгч нь backgauge;
2, HIWIN бөмбөг шураг болон саваа байр суурь нарийвчлал 0.02mm;
3, Bosch Rexroth гидравлик;
4, Герман EMB хоолойны тохируулга;
5, Siemens гол хөдөлгүүр;
6, Цахилгаан / Schneider Electric;
7, Гидравлик болон цахилгааны хэт ачаалал

Гидравлик хэвлэлийн тоормосны систем

1, Германы Siemens Мотор нь сонголттой байж болно
2, Франц Schneider цахилгаан сонголттой байж болно
3, АНУ-ын Sunny тосны шахуурга нь сонголттой
4, Газрын тосны цилиндр нь толин тусгалаар хийгдсэн бөгөөд газрын тосны алдагдлыг багасгах зориулалттай
5, Мөөгөнцөр хавтан нь маш нарийн боловсруулалттай байдаг бөгөөд та үйлдвэртээ зочлохдоо шулуун байдлыг шалгаж чадна.

WC67Y-80T-2500 HYDRAULIC PRESS BRAKE LATHE MACHINE-ийн тодорхойлолт
Үгүй	Зүйл	Нэгж	WC67Y-80T-2500
1	Нэрлэсэн даралт	Kn	800
2	Ажлын хүснэгтийн урт	мм	2500
3	Цус харвалт	мм	160
4	Хоолойны гүн	мм	320
5	Фреймийн хоорондох зай	мм	2150
6	Нээлттэй өндөр	мм	340
7	Үндсэн хөдөлгүүр	Кв	7.5
8	Хэмжээ	мм	2800 х 1600 х 2100

Загвар	Багана зай	Хоолойны гүн	Өндөр нээгдэнэ	Үндсэн хөдөлгүүр	Жин
63T / 2500	1900 мм	250мм	360mm	5.5KW	3600KGS
63T / 3200	2600mm	220мм	360mm	5.5KW	4200KGS
80T / 2500	1900 мм	320мм	380мм	7.5KW	4100KGS
80T / 3200	2600mm	320мм	380мм	7.5KW	4800KGS
80T / 4000	3100 мм	320мм	380мм	7.5KW	5300KGS
100T / 2500	1900 мм	320мм	380мм	7.5KW	5100KGS
100T / 3200	2600mm	320мм	380мм	7.5KW	5900KGS
100T / 4000	3100 мм	320мм	380мм	7.5KW	6800KGS
125T / 3200	2600mm	320мм	400мм	7.5KW	6200KGS
125T / 4000	3100 мм	320мм	400мм	7.5KW	7200KGS
160T / 3200	2600mm	320мм	450мм	11KW	9200KGS
160T / 4000	3100 мм	320мм	450мм	11KW	10500KGS
200T / 3200	2600mm	320мм	450мм	11KW	10500KGS
200T / 4000	3100 мм	320мм	450мм	11KW	11800KGS
200T / 5000	4000mm	320мм	450мм	11KW	13000KGS
250T / 3200	2600mm	350мм	450мм	11KW	15000KGS
250T / 4000	3100 мм	350мм	550мм	18.5KW	18000KGS
300T / 4000	3100 мм	350мм	550мм	22KW	22000KGS
400T / 4000	3100 мм	350мм	550мм	30кВ	23000KGS
400T / 6000	5000мм	350мм	550мм	30кВ	29000KGS

Үндсэн онцлог

1) Нийт Европын дизайн, нарийн ширхэгтэй, Monoblock, гагнасан ган хүрээ нь гулзайлтын мөчлөгийг хатуу болгож, Q235 материалаар бэхэлсэн.

2) PRESS BRAKE нь Estun хэрэглэгчийн ээлтэй интерфэйсээр тоноглогдсон, E21 бүх гол хэвлэлийн тоормосны үйл ажиллагааг хангадаг

3) Туршилтын өнцөгт зориулсан тонн ба цус харвалтын тохируулга. Төгс гулзайлтын үр дүн нь хялбар өнцгөөс оролтын ба машиныг ажиллуулах боломжтой.

4) Гидравликийн хяналтын системийг нэвтрүүлэх, илүү найдвартай, засвар үйлчилгээг хялбаршуулах. Гидравлик систем нь Хятад улсын Taifeng компани юм.

5) Олон улсын CE стандартын дагуу цахилгаанаар ажилладаг IP65 стандартад нийцсэн цахилгааны кабинет, найдвартай, найдвартай, эсрэг тэсвэрлэх чадвартай
